Kuželna v parku A.B.Svojsíka
Vítězný návrh nové kuželny byl v březnu 2025 dopracován do finální podoby studie. Ve studii jsou dopřesněny souvislosti umístění stavby i vnitřního provozu, oproti původnímu návrhu došlo také ke změně v opláštění budovy.
Textová část:
Nový objekt sportovní kuželny je dle zadání situován v hraně parku A.B. Svojsíka v Červeném Kostelci, na dně bývalého rybníka. Stavba je přisazena k původnímu břehu, který dnes zhruba odpovídá ulici Langrově. Ta vymezuje jižní hranu řešeného území. Návrh respektuje a podřizuje se stávajícímu hodnotnému stromu - Buku červenolistému – stojícímu v severozápadním rohu budoucího staveniště. Omezené řešené území a daný stavební program vedl k řešení ve dvou podlažích. Nižší úroveň je osazena na rovině plochy parku (1.np), vyšší pak odpovídá niveletě ulice Langerovy (2.np). Z tohoto důvodu je z ulice objekt jednopodlažní a ze strany parku dvoupodlažní.
Z úrovně parku (1.np) je navržen hlavní vstup do kuželny a kavárny. Před objektem je rozšířena mlatová pobytová plocha – centrum nové podoby parku A.B. Svojsíka. Z úrovně ulice Langrovy (2.np) je situován zadní vstup do kuželny pro členy oddílu, kteří přijedou automobilem. Zde je nově navrženo 16 parkovacích míst vč. ZTP.
Podél objektu jsou kolem obou štítů v severojižním směru vedeny nové nástupy do parku, přičemž trasa podél východního štítu je zároveň uvažována jako zásobovací pro kavárnu (rampou z ul. Langrovy). Zde by bylo vhodné přeložit stávající stožáry (NN a VO), případně je sdružit.

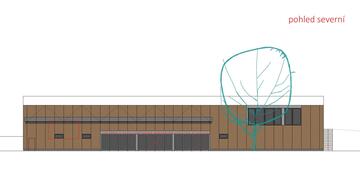

Stavba má podobu jednoduché, výrazně protáhlé haly. Ze strany ulice Langrovy je to jen dlouhá, minimalistická s tajemným vstupem. Do parku je otevřena více.
Do obrysu zastavěné plochy stavby zasahuje záplavová oblast pro stoletou vodu.
PROVOZ
V objektu jsou skloubeny dva navzájem provázané provozní celky. Jde o provoz samotné sportovní kuželny s potřebným příslušenstvím a provoz „výletní“ kavárny v parku. Předpokládá se využití kavárny i pro potřeby kuželny pro diváky či hráče např. při pořádání turnajů. Provoz kuželny odpovídá požadovaným pravidlům. Prostory šaten a zázemí jsou umístěny v 1.np. Ve 2.np je samotná herna s hledištěm a klubovnou.
V úrovni parku je navržena „výletní“ kavárna. Její součástí jsou i dvě bowlingové dráhy pro rekreační hru a venkovní prostor pro „letní“ kino.
KONSTRUKCE
Předpokládáme složité zakládání na železobetonovém roštu, podporovaném pilotami.

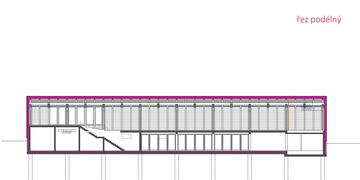

Spodní část stavby v úrovní parku (1.pp) je tvořena přiznanou monolitickou železobetonovou krabicovou konstrukcí, protože tato část tvoří ve své jižní hraně opěrnou zeď, zachycující boční zemní tlak. Podlaží v úrovni Langrovy ulice (2.np) je halovým jednoprostorem, s kostrou z lepených dřevěných vazníků BSH, s použitím reciprokého principu. Zde je umístěna samotná hrací plocha sportovní kuželny.
Obvodový plášť je navržen skládaný s finální vrstvou dřevěného deštění. Střecha je kryta vegetačním souvrstvím.
Předpokládá se připojení na stávající inženýrské sítě. Detailní řešení přípojek bude předmětem dalších stupňů projektu. Pro vytápění objektu a přípravu teplé vody uvažujeme jako zdroj použít plynový kotel.
Ing. arch. Tomáš Havlíček 03/2025
Kompletní studie je ke shlédnutí či ke stažení v příloze (úplně dole pod článkem).
03/2025 - odbor rozvoje města-
Město Červený Kostelec v červenci 2024 oslovilo tři architektonické kanceláře k vypracování soutěžního návrhu nové kuželny v parku A.B.Svojsíka.
Zadáním bylo zasadit novostavbu do vymezeného prostoru v parku A.B.Svojsíka, který určila projektová dokumentace na obnovu parku od atelieru TERRA FLORIDA. Samotná budova měla obsahovat kuželnu se čtyřmi dráhami, stupňovité hlediště, šatny, klubovnu a příslušenství. Dále měly být v objektu navrženy dvě bowlingové dráhy, kavárna a veřejně přístupné toalety pro návštěvníky parku. Návrh měl prověřit možnosti přístupu a zásobování z ulice Langrova a využít výškový rozdíl mezi parkem a ulicí. Okolní plochy stavby pak zadání doporučilo přizpůsobit pro pořádání drobných venkovních produkcí nebo promítání na stěnu kuželny.
V pátek 25.října se sešla hodnotící komise ve složení Tomáš Prouza (starosta), Jiří Regner (místostarosta), Ing. arch. Lukáš Ehl (městský architekt) a Ing. Radka Šimková (TERRA FLORIDA) aby se seznámila se dvěma podanými návrhy nejprve formou samostudia a poté osobní prezentací jednotlivých autorů. Jedna z oslovených architektonických kanceláří se ze zdravotních důvodů omluvila a návrh nezaslala.
Návrh č.1 - Ing.arch. Tomáš Havlíček - exteriér Návrh č.2 - MgA. Marcela Steinbachová - exteriér
Návrh č.1 - Ing.arch. Tomáš Havlíček - interiér Návrh č.2 - MgA. Marcela Steinbachová - interiér
Návrhy byly hodnoceny jako anonymní podle dvou dílčích kritérií: 1.nabídková cena za kompletní projektovou dokumentaci s váhou 20% a 2. celková architektonická a urbanistická kvalita návrhu s váhou 80%.
Jako nejvhodnější byl vybrán návrh č.1, který vypracoval Ing. arch. Tomáš Havlíček, Brno, na druhém místě se pak umístil návrh č.2 od MgA. Marcely Steinbachové, PhD., Praha.
Vítězný návrh zaujal porotu úsporným a praktickým dispozičním řešením, které dobře reaguje na přirozený pohyb lidí. Pozitivně byl hodnocen také vzhled a hmota objektu, velkorysý prostor samotné kuželny i velká kapacita parkování.

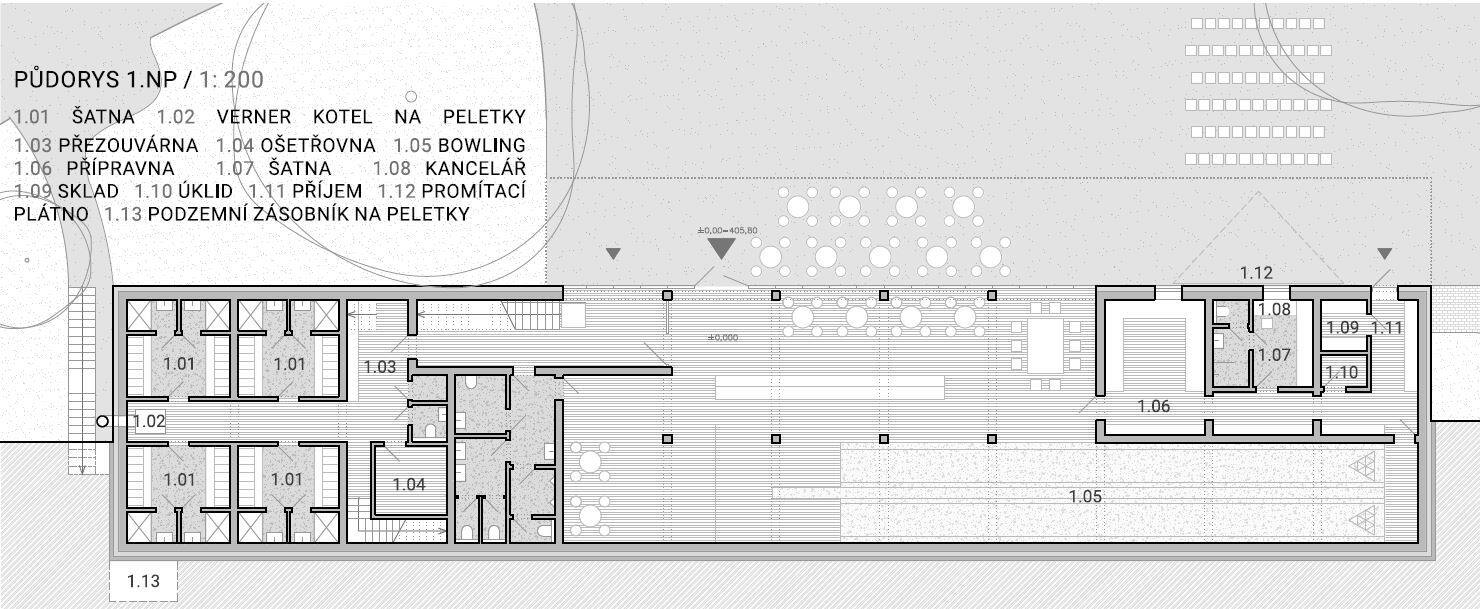

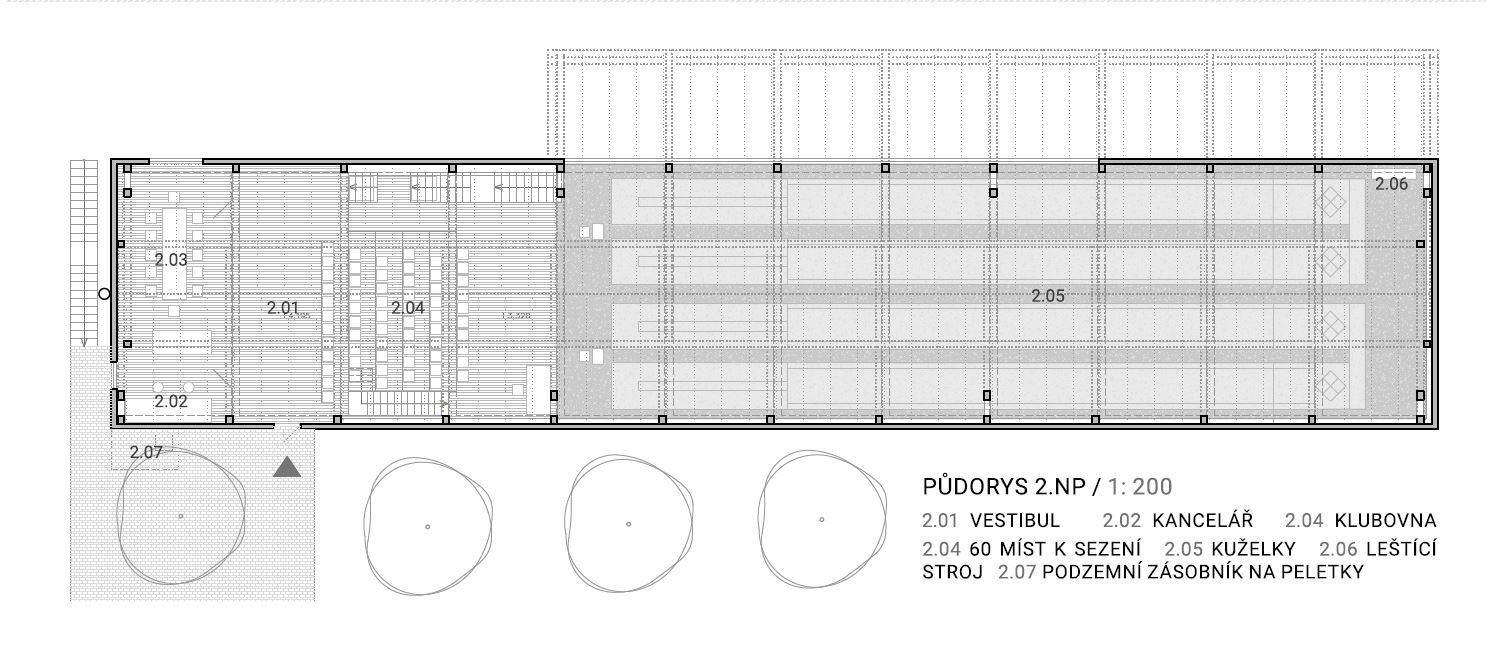

Návrh č.1 - Ing.arch. Tomáš Havlíček - půdorys 1.np Návrh č.1 - Ing.arch. Tomáš Havlíček - půdorys 2.np
S autorem vítězného návrhu bude uzavřena smlouva o dílo na zpracování kompletní projektové dokumentace, ve které bude návrh postupně zpřesňován a dopracován do podrobnosti k realizaci stavby.
Oba soutěžní návrhy včetně zápisu z hodnocení poroty si můžete prohlédnout v příloze článku.
